COB LED微显示技术,大屏幕电视专业之选

发布日期:2019-03-28     文章来源:LEDinside     浏览量:21357
分享:

    近日,在上海举办的2019中国家电及消费电子博览会(AWE2019)上,三星在中国发布了Q900系列QLED 8K电视,其中98英寸的电视售价999,999.00元,接近100万元的价格吸引了众多参观者的眼球。这台98英寸的8K QLED电视,是目前传统液晶电视能够量产的最大尺寸。



三星发布Q900系列QLED电视

    随着4K电视的普及,8K电视也开始向我们走来,4K、8K电视对分辨率提出了更高的要求,也呼唤着更大的超高清大尺寸面板的出现。目前的大屏幕显示技术,主要包括液晶显示技术、激光投影技术、SMD LED小间距显示技术,以及COB LED微间距显示技术。那么在100英寸以上的大屏幕电视,从专业人士的角度来看,为什么都会选择COB LED微显示技术,而不是其他技术呢?下面我们从各种不同技术方案的特点来进行分析。
    首先来看液晶显示技术。
    液晶显示技术用于100英寸以上显示时,由于100英寸以上大尺寸液晶显示面板的生产良率低,导致成本无法降低,价格居高不下。三星发布的98英寸QLED电视,接近100万元的价格,的确非常昂贵。
    液晶显示技术,100英寸以上电视的另外一个问题是运输、入户困难。下表是100英寸到150英寸电视的长宽尺寸。


    100英寸以上电视长宽尺寸

    从表中可以看到,当电视机尺寸超过100英寸以上时,不含外包装的整机尺寸,长超过了2米,宽超过了1米,在运输环节存在诸多的困难,在入户环节,电视通过电梯入户也极其困难。
    接下来我们看看激光投影技术。
    激光投影电视是近几年发展起来的一种大屏显示技术,也是一种被动发光的显示技术。通过激光短焦投影机投到抗光幕,可以获得100英寸以上的大屏幕显示。激光投影电视存在三个先天不足,导致无法达到其他显示技术的显示效果。一个是抗光幕与其他显示方式相比,对比度非常低。另外一个是抗光幕反射后色域损失较大。第三个是投影显示的亮度较低。

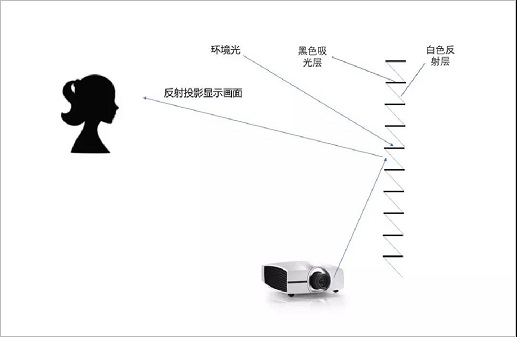

    抗光幕的锯齿状微结构示意图

    激光投影抗光幕示意图如图所示,抗光幕微结构为锯齿状的光学结构,锯齿结构上方为涂覆黑色材料的吸光层,下方为涂覆特殊材料的白色反光层。黑色层可以吸收环境光,提高对比度,白色反光层用于投影时反射图像。从抗光幕的微结构可以发现,幕布无法实现全部黑色,还有相当一部分白色,导致幕布的对比度不高,无法实现高品质的画面显示。
    抗光幕除了对比度比较低之外,显示图像的色域也会比较低,色彩损失比较大。由于幕布是被动反射发光,激光投影通过技术改进,投影机的色域可以提高,但是抗光幕本身是被动反射发光的显示方式,会导致较大的色彩损失,幕布反射后的图像色域较低。
    激光投影电视的亮度低,也是导致显示品质不高的主要原因之一。激光投影电视由于采用被动反射显示方式,导致虽然投影机的亮度标称值虽然很高,但是通过抗光幕反射后的图像亮度很低,导致图像泛白,清晰度损失较大,特别是有环境光的条件下泛白现象更明显。整体显示效果难以达到人们对大屏幕高显示品质的基本需求。
    我们再来看看第三个SMD LED小间距显示技术。
    SMD LED小间距显示技术用于100英寸以上电视机,有两个难以逾越的技术障碍,使得这种技术难以成为100英寸以上电视采用的技术。一个技术障碍是LED灯珠防撞能力差,像素可靠性低。用SMD 1010器件制作的LED小间距显示屏,其推力比COB显示屏的推力小了一个数量级,导致其可靠性低,特别是在P1.0以下点间距的低可靠性,基本无法实现量产。

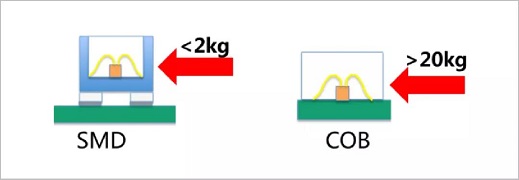

    SMD小间距与COB微间距防撞推力比较

    SMD小间距显示技术的另外一个是技术障碍,是清晰度无法达到显示要求。随着4K、8K显示要求的不断发展,对清晰度的要求越来越高,而SMD小间距技术只能实现P1.0以上点间距显示屏,无法在P1.0以下实现量产。

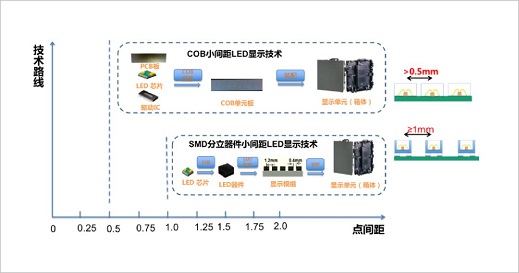

    SMD小间距显示与COB微间距显示能实现的点间距范围比较

    最后再来看看COB微间距LED显示技术。
    COB LED微显示技术,在国外叫做Micro LED显示技术,三星在2018年发布了一款146英寸的Micro LED电视产品——The Wall。 这是全球显示巨头三星在LED电视拼接墙市场上发布的第一款产品。
    100英寸以上 COB LED微显示电视,与液晶电视相比,由于采用的是拼接技术,没有100英寸以上液晶电视的运输与入户问题。COB LED微显示技术与激光投影技术相比,除了亮度更高外,在显示品质方面具有压倒性的优势。下图是COB显示技术的色域。

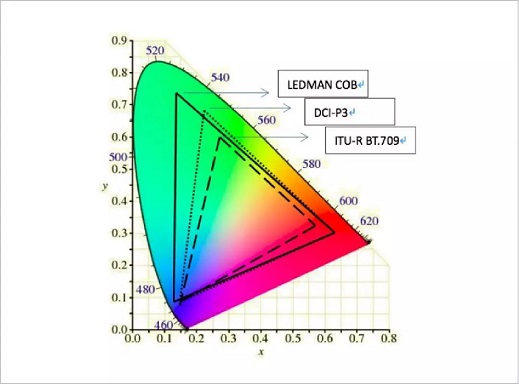

    COB LED微显示实测色域

    从图中可以看到,COB LED微显示技术的色域范围,与当前影视业采用的DCI-P3标准、ITU-R BT.709标准相比,COB LED微显示技术的色域范围要宽广得多,因此对色彩的表现能力更强。
    COB LED微显示技术与SMD LED小间距显示技术相比,在像素可靠性方面,COB具有很高的可靠性,用户端使用时像素失效率小于10PPM,比SMD 小间距显示技术低一到两个数量级。在实现更小的点间距方面,COB 微间距显示技术可以实现P0.5以上的点间距,可以实现更清晰的显示。因此COB LED微显示技术与SMD小间距技术相比,具有非常明显的技术优势。
    通过以上的分析可以发现,COB LED微显示技术的确是100英寸以上大屏幕电视的最佳技术,是专业人士在100英寸以上大屏幕电视的最佳选择。
